Quale tipo di evaporatore si adatta alle vostre esigenze di conservazione frigorifera? DL vs DD vs DJ a confronto

Negli impianti di refrigerazione industriale, evaporatore (raffreddatore d'aria) determina direttamente il livello di consumo energetico della cella frigorifera e la stabilità della qualità delle merci immagazzinate. Il tipo DL è adatto per la conservazione al fresco a temperature superiori a 0°C, il tipo DD per la conservazione a freddo a -18°C e il tipo DJ per la conservazione a congelamento rapido a -25°C . Le differenze principali tra i tre modelli risiedono nella spaziatura delle alette, nella capacità di raffreddamento e nei metodi di sbrinamento. Una selezione non corrispondente comporterà il blocco del gelo, un aumento del consumo di energia o il deterioramento del prodotto. La selezione deve considerare in modo esaustivo la temperatura di conservazione, le caratteristiche del prodotto e il carico termico anziché basarsi esclusivamente sull’esperienza.

Classificazione e intervalli di temperatura applicabili dei raffreddatori ad aria della serie D

I raffreddatori d'aria della serie D comunemente utilizzati nelle celle frigorifere industriali sono suddivisi in tre modelli in base alla temperatura applicabile, ciascuno corrispondente a diversi requisiti di refrigerazione e ambienti di temperatura di conservazione:

• Evaporatoreee ad alta temperatura tipo DL : Applicabile a temperature di conservazione superiori a 0°C, utilizzato principalmente per la conservazione di frutta, verdura, uova fresche, tè e sistemi di condizionamento d'aria di grei officine.
• Evaporatore a media temperatura tipo DD : Applicabile a temperature di conservazione da -1°C a -18°C, adatto per la conservazione a freddo di carne, pesce, gelato e altri alimenti congelati.
• Evaporatore a bassa temperatura tipo DJ : Applicabile a temperature di conservazione inferiori a -18°C, utilizzato principalmente per la conservazione a congelamento rapido di carne fresca, pesce, gnocchi e altri alimenti, con temperature di conservazione generalmente inferiori a -25°C.

Si riflettono le principali differenze strutturali tra i tre modelli spaziatura delle alette and progettazione del flusso d'aria . In condizioni di bassa temperatura, l'umidità nell'aria si condensa e si ghiaccia sulla superficie dell'evaporatore più rapidamente, quindi il tipo DJ adotta una spaziatura delle alette maggiore (tipicamente da 6 mm a 9 mm), mentre il tipo DL ha una spaziatura delle alette più piccola (da circa 4 mm a 5 mm) per massimizzare l'area di scambio termico in ambienti a temperatura relativamente elevata.

Confronto dei parametri tecnici chiave

Come mostrato nella tabella sopra, quando la temperatura di stoccaggio diminuisce, la spaziatura delle alette deve aumentare di conseguenza per evitare che gli strati di brina blocchino i passaggi dell'aria. La differenza di temperatura di progetto (DTD) degli evaporatori a bassa temperatura di tipo DJ viene generalmente controllata a da 5°C a 7°C , inferiore a 8°C-10°C del tipo DL, per mantenere un'umidità relativa più elevata durante i processi di congelamento rapido e ridurre la perdita di disidratazione degli alimenti.

Struttura dell'evaporatore e principio di funzionamento

Composizione dei componenti principali

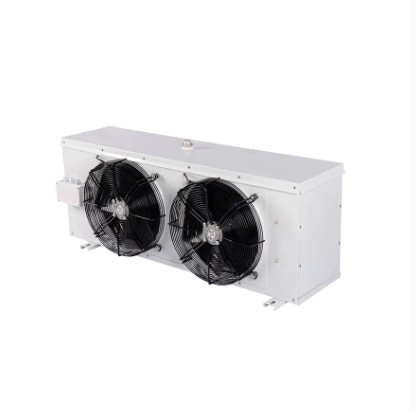

I raffreddatori ad aria industriali sono costituiti principalmente da cinque componenti: batterie di scambio termico di raffreddamento, ventilatori assiali, distributori di liquidi, dispositivi di sbrinamento e bacinelle di raccolta . Il refrigerante saturo a bassa temperatura e bassa pressione entra nell'evaporatore attraverso una valvola di espansione termostatica, evaporando e assorbendo calore all'interno dei tubi dello scambiatore di calore. La ventola forza l'aria a fluire attraverso le superfici delle alette, rimuovendo il calore dalla cella frigorifera per ottenere il raffreddamento.

Fattori che influenzano l'efficienza dello scambio termico

L'effettivo effetto di raffreddamento di un evaporatore è limitato da molteplici fattori:

1. Velocità e volume dell'aria : Una velocità dell'aria insufficiente porta ad uno scambio termico inadeguato, mentre una velocità eccessiva aumenta il consumo energetico della ventola e può disidratare le superfici degli alimenti. Nella conservazione industriale a congelamento rapido, la velocità dell'aria è generalmente progettata tra 3 m/s e 5 m/s.
2. Pulizia delle pinne : L'accumulo di polvere e olio può ridurre il coefficiente di trasferimento del calore dal 15% al 30%; la pulizia regolare è essenziale per mantenere l’efficienza energetica.
3. Spessore dello strato di brina : Quando lo spessore del ghiaccio supera i 3 mm, la resistenza termica lato aria aumenta in modo significativo, riducendo potenzialmente la capacità di raffreddamento di oltre il 20%; lo sbrinamento tempestivo è obbligatorio.
4. Surriscaldamento dell'alimentazione del liquido : Il surriscaldamento adeguato (tipicamente da 3°C a 8°C) previene i colpi di liquido del compressore garantendo al tempo stesso un utilizzo efficace dell'area di scambio termico dell'evaporatore.

Calcolo della selezione e valutazione del carico termico

Evaporator la selezione non può basarsi esclusivamente sull’esperienza; i calcoli del carico termico sono obbligatori. Il carico termico totale di una cella frigorifera è costituito dai seguenti componenti:

• Carico termico dell'involucro : Calore trasferito attraverso pareti, tetti e pavimenti, proporzionale allo spessore dell'isolamento e alla differenza di temperatura.
• Carico termico del prodotto : Calore rilasciato durante il raffreddamento o il congelamento del prodotto, che può rappresentare oltre il 60% del totale nella conservazione in surgelazione.
• Carico termico di ventilazione : Calore introdotto dall'aria calda esterna quando le porte della cella frigorifera vengono aperte o durante la ventilazione.
• Carico termico del motore e dell'illuminazione : Calore generato dai motori dei ventilatori e dagli apparecchi di illuminazione durante il funzionamento.
• Carico termico operativo del personale : Calore emesso dai lavoratori durante le operazioni all'interno del magazzino.

La selezione dovrebbe includere a Margine di sicurezza dal 10% al 15%. in base al carico termico totale calcolato per tenere conto di condizioni meteorologiche estreme o fluttuazioni nella rotazione del prodotto. Inoltre, la capacità di raffreddamento nominale dell'evaporatore deve essere corretta in base alle condizioni operative effettive (temperatura di conservazione, temperatura di evaporazione, temperatura di condensazione), utilizzando come base di correzione le curve prestazionali fornite dal produttore.

Strategie di sbrinamento e gestione dell'efficienza energetica

Confronto dei metodi di scongelamento comuni

Raccomandazioni per l'impostazione del ciclo di scongelamento

La frequenza di sbrinamento deve essere regolata dinamicamente in base alla frequenza di apertura della porta, al contenuto di umidità del prodotto e alla velocità di scongelamento dell'evaporatore. Per la conservazione in congelamento rapido al di sotto di -25°C, si consiglia ogni volta lo sbrinamento a gas caldo dalle 4 alle 6 ore , con ogni ciclo di sbrinamento controllato entro 15-20 minuti. Lo scongelamento frequente causa fluttuazioni della temperatura di conservazione che influiscono sulla qualità del cibo; intervalli eccessivamente lunghi comportano la formazione di brina, una maggiore resistenza dell'aria e un aumento del consumo energetico della ventola.

Elementi essenziali di installazione e manutenzione

Una corretta installazione e una manutenzione regolare sono essenziali per un funzionamento efficiente dell'evaporatore a lungo termine:

1. Posizione di installazione : I rinfrescatori d'aria devono essere installati nella parte superiore o in alto sulle pareti laterali della cella frigorifera, con le uscite dell'aria rivolte verso la direzione della porta per creare una distribuzione uniforme del flusso d'aria ed evitare il soffio diretto di aria fredda sui prodotti.
2. Calibrazione del livello : L'unità deve essere installata orizzontalmente; l'inclinazione causerà uno scarso drenaggio dell'acqua di sbrinamento, con conseguente accumulo di acqua o traboccamento nella vaschetta di drenaggio.
3. Spazio aereo di ritorno : Almeno 300 mm È necessario mantenere uno spazio di aria di ritorno tra l'evaporatore e le pareti o le pile di prodotti per garantire una circolazione dell'aria senza ostacoli.
4. Pulizia regolare : Pulire trimestralmente le alette con spazzole morbide o getti d'acqua a bassa pressione per rimuovere polvere e olio; ispezionare le pale del ventilatore per eventuali deformazioni e i cuscinetti del motore per la lubrificazione.
5. Rilevamento e isolamento delle perdite : Effettuare controlli annuali di tenuta delle tubazioni di refrigerazione; garantire che gli strati isolanti sulle linee di alimentazione e aspirazione del liquido rimangano intatti per prevenire perdite di freddo e condensa.

Emergente Evaporator Tendenze tecnologiche

Poiché l’industria della refrigerazione richiede maggiore efficienza energetica e rispetto ambientale, la tecnologia degli evaporatori continua ad evolversi:

• Tecnologia della ventola a frequenza variabile : Regolando la velocità della ventola per adattarla ai carichi termici effettivi, è possibile ottenere un risparmio energetico dal 20% al 35% rispetto alle ventole a frequenza fissa, riducendo al tempo stesso le fluttuazioni della temperatura di stoccaggio.
• Nano rivestimenti anticorrosione : I rivestimenti idrofili o anticorrosivi sulle superfici delle alette ritardano la corrosione in ambienti acidi e in nebbia salina, prolungando la durata delle apparecchiature di oltre il 30%.
• Compatibilità del sistema transcritico con CO₂ : Poiché l'R744 (CO₂) diventa sempre più diffuso nella logistica a bassa temperatura, i design degli evaporatori resistenti alle alte pressioni (fino a 120 bar) rappresentano una nuova direzione tecnologica.
• Controllo intelligente dello sbrinamento : L'attivazione dello sbrinamento in base ai sensori dello spessore della brina o ai segnali del differenziale di pressione, sostituisce il tradizionale sbrinamento temporizzato, riduce i cicli di sbrinamento non necessari e migliora il COP del sistema.

Queste tecnologie non solo riducono i costi operativi delle celle frigorifere, ma rispondono anche alle tendenze globali del settore verso la riduzione delle emissioni di carbonio dei refrigeranti e il miglioramento dell'efficienza energetica.
