Accessori per apparecchiaure di refrigerazione non sono componenti secondari: sono elementi fondamentali che determinano le prestazioni complessive del sistema. L'utilizzo di accessori scadenti può aumentare il consumo energetico del sistema dal 15% al 30%, aumentare i tassi di guasa di 2 o 3 volte e ridurre la durata delle apparecchiature di oltre il 40%. Pertanto, investire sufficiente attenzione professionale nella scelta, installazione e manutenzione degli accessori è la garanzia fondamentale per ottenere un funzionamento efficiente, stabile e duraturo dei sistemi di refrigerazione.
Accessori per compressori: il cuore pulsante del sistema di refrigerazione
Essendo la fonte di energia del ciclo di refrigerazione, l'affidabilità degli accessori del compressore incide direttamente sull'efficienza del raffreddamento e sulla sicurezza operativa.
Tipi e funzioni degli accessori principali
- Riscaldatore del carter: impedisce la migrazione del refrigerante al compressore durante l'arresto, evitando colpi di liquido all'avvio
- Silenziatori e smorzatori di vibrazioni: riducono il rumore di funzionamento e minimizzano i danni da fatica dovuti alle vibrazioni meccaniche sulle tubazioni

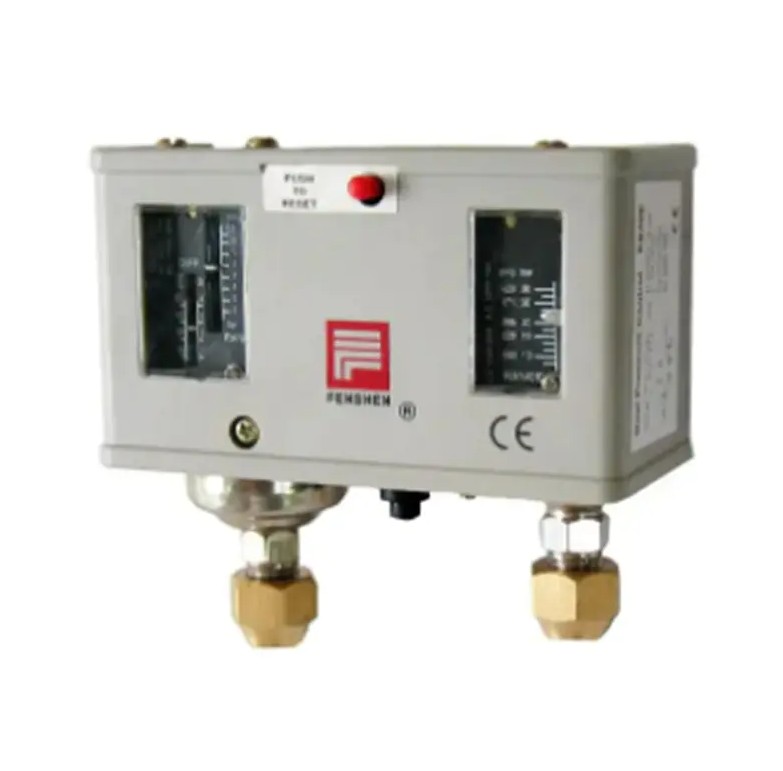

- Interruttori di protezione alta/bassa pressione: interrompono automaticamente l'alimentazione quando la pressione è anomala, prevenendo danni al compressore
- Spia dell'olio e filtro dell'olio: monitora lo stato del lubrificante in tempo reale, garantendo la pulizia del sistema di lubrificazione
Criteri di selezione e riferimento ai dati
Prendendo come esempio i compressori ermetici scroll, la durezza degli smorzatori di vibrazioni corrispondenti dovrebbe essere controllata entro Shore A Da 50 a 70 gradi , con un tasso di compressione impostato inferiore 15% . Se gli smorzatori di vibrazioni invecchiano e si guastano, l'ampiezza delle vibrazioni del compressore può aumentare da 3 a 5 volte , aumentando significativamente la probabilità di rottura delle saldature della tubazione.
La precisione di azione degli interruttori di protezione di alta/bassa pressione dovrebbe raggiungere ±0,02MPa , con tempi di risposta non superiori 0,5 secondi . Gli interruttori di protezione inferiori potrebbero presentare errori ±0,1MPa , non riuscendo ad intervenire tempestivamente quando si manifestano anomalie di pressione, provocando facilmente la bruciatura del compressore.
Accessori per sistemi di scambio termico: supporto chiave per efficienza e affidabilità
Gli accessori per condensatori ed evaporatori hanno un impatto decisivo sull'efficienza del trasferimento di calore, sulla resistenza alla corrosione e sulla pulizia del sistema.
Accessori per condensatori a nucleo
La ventola del condensatore è l'accessorio principale dei condensatori raffreddati ad aria e il flusso d'aria e la pressione statica devono corrispondere al design del condensatore. Per i comuni condensatori ad alette, ogni 1 kW di dissipazione del calore richiede in genere Da 180 a 250 m³/h del flusso d'aria. Se il flusso d'aria della ventola è insufficiente, 20% , la temperatura di condensazione aumenterà Da 5 a 8 ℃ e il consumo energetico del sistema aumenterà di dal 12% al 18% di conseguenza.
I rivestimenti protettivi delle alette (come un foglio di alluminio idrofilo e rivestimenti anticorrosione) possono prolungare la durata del condensatore dal 30% al 50% . Negli ambienti costieri ad alto contenuto salino, le alette di alluminio non protette possono sviluppare gravi perforazioni dovute alla corrosione all'interno 2 o 3 anni , mentre le alette rivestite possono durare da 8 a 10 anni .
Accessori chiave per evaporatori
La scelta degli accessori per lo sbrinamento dell'evaporatore influisce direttamente sull'efficienza operativa delle apparecchiature a bassa temperatura. Lo sbrinamento elettrico e lo sbrinamento a gas caldo sono due metodi tradizionali:
| Elemento di confronto | Sbrinamento elettrico | Sbrinamento a gas caldo |
|---|---|---|
| Tempo di scongelamento | 15-25 minuti | Da 8 a 15 minuti |
| Aumento del consumo energetico | Superiore (elettricità aggiuntiva) | Inferiore (utilizza il calore del compressore) |
| Fluttuazione della temperatura ambiente | Più grande (fino a 5-8 ℃) | Più piccolo (tipicamente da 2 a 4 ℃) |
| Scenari applicabili | Piccole celle frigorifere, vetrine | Celle frigorifere di medie e grandi dimensioni, refrigerazione industriale |
Accessori di limitazione e controllo: gli eroi non celebrati della regolamentazione precisa
Valvole di espansione, elettrovalvole e vari controller sono il centro nevralgico che consente ai sistemi di refrigerazione di ottenere una regolazione precisa e un funzionamento efficiente dal punto di vista energetico.
Selezione della valvola di espansione e controllo del surriscaldamento
La scelta della valvola di espansione termostatica deve considerare in modo esaustivo il tipo di refrigerante, l'intervallo della temperatura di evaporazione e la capacità di raffreddamento del sistema. L'impostazione del surriscaldamento è tipicamente da 3 a 6K (condizioni dell'aria condizionata) o da 5 a 8K (condizioni di bassa temperatura). Per ogni 1K aumento della deviazione del surriscaldamento, il coefficiente di prestazione del sistema (COP) può diminuire di dal 2% al 4% .
Le valvole di espansione elettronica (EEV) rispetto alle tradizionali valvole di espansione termostatiche possono migliorare la precisione del controllo del surriscaldamento ±0,5K , raggiungendo dal 10% al 20% risparmio energetico nei sistemi a frequenza variabile. Tuttavia, i controller e i sensori abbinati costano di più, rendendoli più adatti a sistemi commerciali o industriali di medie e grandi dimensioni.
Funzione coordinata di elettrovalvole e filtri deidratatori
La posizione di installazione e la scelta delle elettrovalvole influiscono direttamente sulla sicurezza del sistema:
- Elettrovalvola della linea del liquido: interrompe il flusso di refrigerante liquido all'evaporatore durante l'arresto, prevenendo colpi di liquido, con tempo di risposta inferiore a 1 secondo
- Elettrovalvola di bypass: utilizzata per lo sbrinamento a gas caldo o la regolazione della capacità, che richiede una durata meccanica superiore 1 milione di cicli
- Filtro deidratatore: la precisione di filtrazione deve essere raggiunta Da 20 a 40 micron , con la capacità di assorbimento dell'acqua corrispondente alla carica del sistema, in genere da 3 a 5 g di setaccio molecolare per 1kg di refrigerante
Quando la caduta di pressione del filtro deidratatore supera 0,05MPa , dovrebbe essere sostituito tempestivamente. In caso contrario, non solo aumenta il consumo di energia, ma può anche causare un aumento del flash gas prima della strozzatura, riducendo la capacità di raffreddamento dal 5% al 10% .
Accessori per il collegamento e la sigillatura delle tubazioni: l'ancora di salvezza del sistema, spesso trascurata
Tubi, raccordi, valvole e materiali di tenuta in rame costituiscono i vasi sanguigni e i giunti del sistema di refrigerazione. La loro qualità e la lavorazione dell'installazione determinano direttamente l'integrità e l'affidabilità della sigillatura del sistema.
Selezione del materiale del tubo di rame e dello spessore della parete
I sistemi di refrigerazione dovrebbero utilizzare tubi di rame senza saldatura disossidati al fosforo (TP2 o C12200), con contenuto di fosforo controllato a dallo 0,015% allo 0,040% , inibendo efficacemente l'infragilimento da idrogeno durante la saldatura ad alta temperatura. Lo spessore della parete del tubo di rame deve essere determinato in base alla pressione di esercizio e al diametro del tubo:
| Diametro esterno (mm) | Spessore della parete consigliato (mm) | Pressione massima di esercizio (MPa) | Applicazione tipica |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Linea del liquido AC residenziale |
| 9.52 | 0.8 | 3.5 | Linea di aspirazione AC commerciale |
| 12.7 | 1.0 | 3.8 | Celle frigorifere di piccole e medie dimensioni |
| 19.05 | 1.2 | 3.2 | Grandi impianti industriali |
Processo di saldatura e materiali di tenuta
La saldatura dei tubi di rame deve utilizzare metallo d'apporto per brasatura a base di argento o rame-fosforo, con una profondità di penetrazione della saldatura superiore a 80% dello spessore della parete del tubo. Dopo la saldatura, sono necessari lo spurgo con azoto e il test delle perdite di pressione. La pressione di prova dovrebbe essere Da 1,15 a 1,25 volte la pressione di esercizio di progetto, con tempo di attesa non inferiore a 24 ore e caduta di pressione non superiore 0,02MPa .
Le guarnizioni di tenuta devono utilizzare materiali specializzati resistenti ai refrigeranti e alle basse temperature. Le normali guarnizioni in gomma si induriscono e diventano fragili in ambienti a bassa temperatura, causando perdite. Le guarnizioni di tenuta per la refrigerazione specializzate mantengono una buona elasticità e prestazioni di tenuta anche a -40℃ .
Accessori elettrici di controllo e protezione: l'ultima linea di difesa per un funzionamento sicuro
La qualità e la razionalità della configurazione degli accessori elettrici sono fondamentali per prevenire danni alle apparecchiature e garantire la sicurezza del personale.
Requisiti di precisione del controller della temperatura e del sensore
La precisione del controller della temperatura dovrebbe raggiungere ±0,5℃ (richiedono celle frigorifere di precisione ±0,2℃ ). I sensori di temperatura NTC hanno tipicamente valori B di Da 3435K a 3950K , con resistenza di circa 10kΩ at 25 ℃ . L'installazione del sensore dovrebbe evitare l'esposizione diretta a flussi d'aria fredda o calda; in caso contrario, possono verificarsi errori di misurazione Da 3 a 5 ℃ , causando frequenti cicli del compressore, una maggiore usura e un maggiore consumo di energia.
Configurazione della protezione da sovraccarico e perdite
La protezione da sovraccarico termico del compressore deve essere impostata su Dal 110% al 125% di corrente nominale. Per i compressori trifase sono inoltre necessari protettori di perdita di fase e sequenza di fase per evitare che il motore si bruci a causa di anomalie di alimentazione. I dispositivi a corrente differenziale devono avere una corrente di intervento nominale non superiore 30 mA e tempo di intervento inferiore a 0,1 secondi —questo è il requisito fondamentale per garantire la sicurezza personale.
I contatti del contattore dovrebbero avere una corrente nominale con dal 20% al 30% margine per gestire la corrente di spunto. I contatti inferiori del contattore potrebbero bruciarsi e saldarsi all'interno da 1 a 2 anni in condizioni di cicli frequenti, causando gravi guasti in cui il compressore non può arrestarsi o avviarsi.
Strategia di manutenzione degli accessori: la prevenzione è più efficace della riparazione
L'istituzione di un sistema scientifico di manutenzione degli accessori può ridurre notevolmente i tempi di inattività non pianificati 70% e minori costi di manutenzione dal 40% al 60% .
Lista di controllo e programma di ispezione regolare
- Ispezione mensile: stato di funzionamento del ventilatore, perdita di carico del filtro, tenuta dei collegamenti elettrici
- Ispezione trimestrale: Surriscaldamento valvola di espansione, sensibilità di intervento elettrovalvola, invecchiamento smorzatore di vibrazioni
- Ispezione semestrale: contenuto di umidità del filtro dell'essiccatore, calibrazione del pressostato, confronto della precisione del sensore
- Ispezione annuale: corrosione delle saldature della tubazione, test di resistenza dell'isolamento, verifica della funzionalità del dispositivo di protezione
Criteri decisionali per la sostituzione degli accessori
La sostituzione degli accessori non dovrebbe attendere fino al completo guasto ma dovrebbe essere affrontata in modo proattivo in base alle tendenze di degrado delle prestazioni. Di seguito sono riportate le soglie di sostituzione consigliate per gli accessori principali:
| Nome dell'accessorio | Condizione di attivazione della sostituzione | Durata utile massima consigliata |
|---|---|---|
| Filtro essiccatore | La caduta di pressione supera 0,05 MPa o il contenuto di umidità supera lo standard | 2 o 3 anni |
| Smorzatori di vibrazioni | La deformazione da compressione supera il 30% dello spessore originale | Da 3 a 5 anni |
| Contattori | L'area di erosione da contatto supera il 20% | Da 5 a 8 anni |
| Cuscinetti del motore del ventilatore | Rumore di funzionamento anomalo o vibrazioni eccessive | Da 5 a 7 anni |
| Guarnizioni di tenuta | Compaiono segni di indurimento, screpolature o perdite | Sostituire durante ogni ispezione di smontaggio |
Gestione dell'inventario e risposta alle emergenze
Per le apparecchiature critiche, si consiglia di tenere in stock gli accessori principali soggetti a usura, tra cui: interruttori di protezione del compressore, filtri deidratatori, bobine delle elettrovalvole, condensatori delle ventole e materiali di tenuta di uso comune. Una scorta di sicurezza ragionevole può ridurre i tempi di riparazione da 3 a 7 giorni to alcune ore . Ciò è particolarmente importante per le catene del freddo alimentare e le celle frigorifere farmaceutiche, dove le perdite dovute ai tempi di inattività superano di gran lunga il valore degli accessori stessi.
Conclusione: visualizzare il valore accessorio attraverso il pensiero sistemico
La selezione e il mantenimento di accessori per apparecchiature di refrigerazione è essenzialmente un'ottimizzazione dei costi totali del ciclo di vita del sistema. L'investimento iniziale in accessori di qualità può produrre rendimenti di da 3 a 5 volte attraverso un consumo energetico ridotto, un minor numero di guasti e una durata di vita prolungata. Trascurare la qualità e la manutenzione degli accessori può sembrare un risparmio sui costi a breve termine, ma in realtà comporta rischi nascosti a lungo termine quali un elevato consumo energetico, guasti frequenti e una durata ridotta delle apparecchiature. Solo integrando gli accessori nella pianificazione complessiva del sistema e stabilendo un sistema di gestione completo, dalla selezione all'installazione fino alla manutenzione, è possibile che le apparecchiature di refrigerazione raggiungano realmente un funzionamento efficiente, affidabile ed economico.
