Spiegazione di funzioni, principi di funzionamento e tipi: cosa fa un condensatore?

A condensatore è uno scambiatore di calore che rimuove il calore da un gas refrigerante, riconvertendolo allo stato liquido in modo che il ciclo di refrigerazione possa continuare. In breve: cede il calore assorbito all'interno di uno spazio freddo all'ambiente esterno. Senza un condensatore che funzioni correttamente, nessun sistema di refrigerazione o condizionamento dell’aria può funzionare in modo efficiente, o addirittura non può funzionare affatto.

Che tu stia gestendo un impianto di conservazione a freddo, gestendo un refrigeratore industriale o specificando attrezzature per un'officina a temperatura costante, comprendere la funzione, i tipi e i parametri delle prestazioni del condensatore ti aiuterà a prendere decisioni più intelligenti ed economicamente vantaggiose.

Definizione di condensatore: cos'è esattamente un condensatore?

Un condensatore è un dispositivo che raffredda il vapore refrigerante caldo e ad alta pressione finché non si condensa in un liquido. Si siede sul "lato alto" di un circuito di refrigerazione o di condizionamento dell'aria, dopo il compressore e prima della valvola di espansione. Il passaggio di fase da gas a liquido rilascia calore latente, che il condensatore trasferisce ad un mezzo di raffreddamento (aria o acqua).

Nel linguaggio quotidiano, a volte le persone confondono il "condensatore" con il "compressore". La distinzione è semplice:

• Compressore – aumenta la pressione e la temperatura del gas refrigerante.
• Condensatore – respinge il calore e trasforma il gas caldo in un liquido.

La parola "condensazione" descrive questo processo di cambiamento di fase. Lo vedrai anche scritto come unità di condensazione quando il condensatore è accoppiato con un compressore in un unico gruppo monoblocco.

Come funziona un condensatore? Passo dopo passo

Il funzionamento del condensatore segue quattro fasi chiare all'interno del ciclo di refrigerazione più ampio:

1. Entra il gas caldo. Il vapore refrigerante surriscaldato proveniente dal compressore (tipicamente 60–90 °C) fluisce nell'ingresso del condensatore.
2. Desurriscaldamento. Il vapore si raffredda prima fino alla temperatura di saturazione (condensazione) mentre viaggia attraverso la bobina o i tubi.
3. Condensazione. Alla temperatura di saturazione il refrigerante rilascia il suo calore latente e cambia fase da gas a liquido. È qui che si verifica circa il 70-80% della dissipazione totale del calore.
4. Sottoraffreddamento. Il refrigerante ora liquido si raffredda alcuni gradi sotto la saturazione prima di lasciare il condensatore, migliorando l'efficienza del sistema e prevenendo flash gas nella linea del liquido.

Il mezzo di raffreddamento, ovvero l'aria soffiata dai ventilatori o l'acqua fatta circolare attraverso una torre, assorbe questo calore e lo allontana dal sistema. La differenza di temperatura tra il refrigerante e il mezzo di raffreddamento (chiamato temperatura di avvicinamento ) determina direttamente l'efficienza del funzionamento del condensatore; un approccio più piccolo significa maggiore efficienza.

Funzioni chiave di un condensatore in un sistema di refrigerazione

Il condensatore svolge diverse funzioni sovrapposte, tutte essenziali per l'affidabilità del sistema e l'efficienza energetica:

Rifiuto del calore

Lo scopo primario. Il condensatore espelle il calore raccolto dallo spazio refrigerato più il calore aggiunto dal compressore. Per un sistema di raffreddamento da 10 kW, in genere un condensatore rifiuta 12-14 kW di calore (i 2–4 kW extra provengono dal lavoro del compressore).

Conversione di fase refrigerante

Convertendo il vapore del refrigerante in liquido, il condensatore consente il funzionamento della valvola di espansione e dell'evaporatore. Nessuna condensa = nessun refrigerante liquido = nessun effetto di raffreddamento a valle.

Regolazione della pressione sul lato alto

La capacità del condensatore di respingere il calore determina la pressione di condensazione. Un condensatore sottodimensionato o sporco aumenta la pressione di mandata, costringendo il compressore a lavorare di più, aumentando il consumo di energia fino a 3–5% per ogni 1 °C di aumento della temperatura di condensazione .

Sottoraffreddamento del refrigerante liquido

Un condensatore ben progettato fornisce 3–8 °C di sottoraffreddamento, che impedisce bolle di vapore nella linea del liquido, aumenta l'effetto refrigerante e migliora il COP (coefficiente di prestazione).

Protezione della durata del compressore

Mantenendo le pressioni di scarico entro i limiti di progettazione, il condensatore previene il surriscaldamento del compressore e lo stress meccanico, una delle principali cause di guasto prematuro del compressore.

Tipi di condensatori: raffreddato ad aria, raffreddato ad acqua e evaporativo

I tre principali tipi di condensatori si adattano ciascuno a diverse applicazioni, climi e budget:

Condensatori raffreddati ad aria

Il tipo più utilizzato a livello globale. L'aria ambiente viene forzata sulle batterie alettate da uno o più ventilatori. Non sono necessarie infrastrutture idriche , rendendo l'installazione semplice e riducendo i costi di manutenzione. La serie di condensatori raffreddati ad aria di Brozercool utilizza batterie ad alette di alluminio con tubi di rame ad alta efficienza con motori dei ventilatori EC, raggiungendo tassi di rifiuto del calore specifici superiori a 1,8 kW/m².

Condensatori raffreddati ad acqua

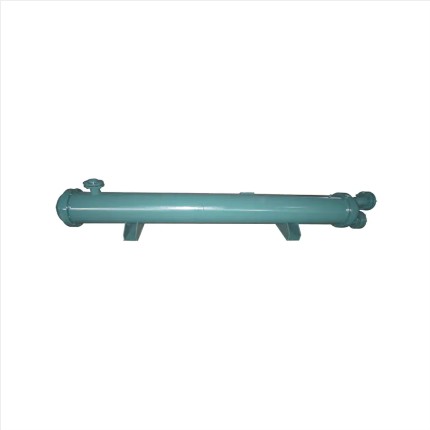

Scambiatori di calore a fascio tubiero o a piastre che utilizzano l'acqua come mezzo di raffreddamento. Raggiungono temperature di condensazione più basse, migliorando il COP del sistema 10–20% rispetto al raffreddamento ad aria nello stesso ambiente, ma richiedono torri di raffreddamento, trattamento dell’acqua e una manutenzione più complessa.

Condensatori evaporativi

L'acqua viene spruzzata sulla batteria mentre l'aria viene soffiata attraverso; l'evaporazione raffredda la bobina al di sotto della temperatura ambiente a bulbo secco. Ideale dove l'acqua è disponibile ma non abbondante e dove le temperature ambientali sono elevate.

Qual è l'uso di un condensatore in diversi settori?

I condensatori compaiono ovunque il calore debba essere spostato da un luogo a un altro. Ecco le applicazioni più comuni nel mondo reale:

• Celle frigorifere e celle frigorifere – Le unità condensanti raffreddate ad aria mantengono la temperatura da 10 °C fino a −30 °C, conservando carne, prodotti ortofrutticoli, latticini e prodotti farmaceutici.
• Laboratori a temperatura costante – Il controllo preciso della condensazione mantiene le temperature di processo entro ±0,5 °C per la produzione elettronica e la lavorazione meccanica di precisione.
• Chiller industriali – I condensatori raffreddati ad acqua nei refrigeratori a vite o centrifughi servono grandi carichi HVAC che vanno da 100 kW a diversi MW.
• Rack di refrigerazione paralleli – Supermercati e centri di distribuzione alimentare utilizzano sistemi paralleli multi-compressore che condividono un unico grande condensatore per ridurre la pressione di scarico di picco.
• Refrigerazione di processo non standard – Impianti chimici, birrifici e data center utilizzano condensatori integrati in skid di refrigerazione personalizzati.
• Unità a vite per basse temperature – I tunnel di congelamento rapido e le apparecchiature di liofilizzazione si affidano a condensatori ad alta pressione per operazioni da -40 °C a -60 °C.

Fattori che influenzano le prestazioni del condensatore

Comprendere cosa degrada o migliora la resa del condensatore aiuta gli operatori a ridurre le bollette energetiche e a prolungare la durata delle apparecchiature:

Temperatura ambiente

Ogni aumento di 1 °C della temperatura dell'aria ambiente aumenta la temperatura di condensazione di circa 1,2–1,5 °C, aumentando la potenza del compressore del 2–3% . L'ubicazione dei condensatori in luoghi ben ventilati e ombreggiati è fondamentale nei climi caldi.

Incrostazioni e accumulo di sporco

Polvere, grasso o incrostazioni sulle alette o sui tubi del condensatore aumentano la resistenza termica. Gli studi mostrano a Riduzione del 10–20% del trasferimento di calore da un condensatore moderatamente sporco, che si traduce direttamente in costi energetici più elevati.

Restrizioni al flusso d'aria

L'aria calda di scarico che ricircola attraverso il condensatore (ciclo breve) aumenta la temperatura ambiente effettiva di 5–15 °C. È essenziale una distanza adeguata dalle pareti e dalle altre unità.

Carica di refrigerante

Sia il sovraccarico che il sovraccarico influiscono sulla condensazione. Il sovraccarico inonda il condensatore di liquido, riducendo la superficie di condensazione attiva. Il sottocaricamento aumenta eccessivamente il surriscaldamento e la temperatura di scarico.

Gas non condensabili

L'aria o l'azoto nel circuito frigorifero si raccolgono nel condensatore, aumentando la pressione di mandata e riducendo l'area di trasferimento del calore. Per i sistemi di grandi dimensioni si consiglia uno spurgo regolare o l'uso di spurgatori automatici.

Prodotti per condensatori Brozercool: ingegneria per le esigenze del mondo reale

In qualità di produttore professionale di condensatori di refrigerazione, Brozercool progetta e produce una gamma completa di soluzioni di condensazione per celle frigorifere, processi industriali e applicazioni HVAC, esportate in più di 80 paesi e regioni .

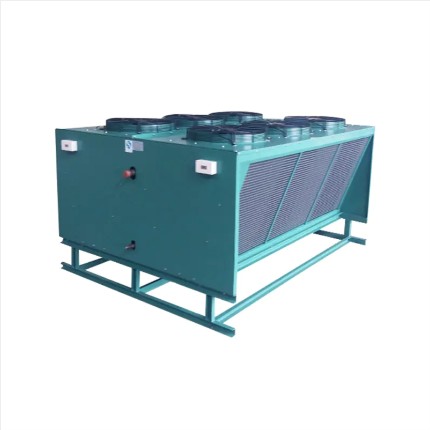

Serie di condensatori raffreddati ad aria

Progettato per l'installazione esterna con struttura con batteria ad alette in tubo di rame/alluminio, armadio resistente alla corrosione e opzioni di ventola EC a velocità variabile. Disponibile in configurazioni di scarico orizzontale o verticale per adattarsi a diversi layout del sito.

Unità condensanti a compressione raffreddate ad acqua

Unità compatte montate su skid che integrano compressore, condensatore a fascio tubiero e controlli. Adatto per celle frigorifere, raffreddamento di processo e refrigeratori industriali dove è disponibile acqua. I valori COP raggiungono 3.8–4.5 con temperature dell'acqua favorevoli.

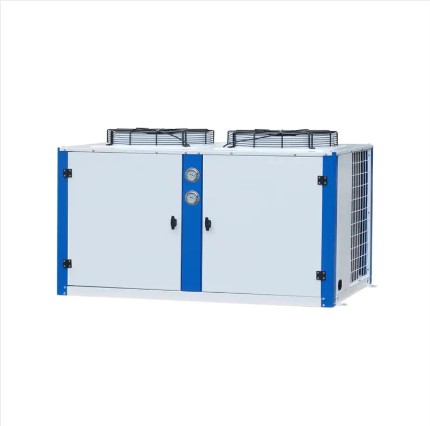

Unità condensatrici raffreddate ad aria (tipo box e aperto)
